Machine à découper les composites: découpe rapide, propre et précise
Essayez notre machine SM-332-TA pour la découpe industrielle pré-imprégnée.
Technologie de coupe Plug & Play
Transformez votre machine en moins d'une minute
Plus de 20 ans d'expérience
Dans la conception et la construction de machines semi-automatiques pour la coupe de tissus techniques et de matériaux industriels
Avant et après vente Made in Italy
Machines fabriquées en Italie. Assistance avant et après-vente dans le monde entier Service avant et après-vente basé en Italie
Défis découpe des composites: les matériaux de l'avenir
De l’automobile au nautisme, du sport à l’énergie éolienne, en passant par l’aérospatiale et le médical, les matériaux composites se développent dans de nombreux domaines d’application.
Leurs principales caractéristiques, une résistance élevée et un faible poids spécifique, en font la solution idéale pour différentes applications.
Né de l’assemblage de deux ou plusieurs matériaux différents, matrice + renfort, un composite garantit des propriétés supérieures et différentes par rapport aux constituants de départ pris individuellement.
Les performances qui peuvent être atteintes varient en fonction des matériaux du composant, des géométries et du processus de production.
Les machines destinées au traitement des composites suivent l’évolution et la complexité de ces matériaux, en visant des normes de qualité élevées.
La découpe est effectuée à l’aide de machines à commande numérique semi-automatiques équipées d’une série d’outils choisis en fonction du matériau à découper. Un HMI intuitif et facile à comprendre, ainsi que des programmes qui optimisent le processus en minimisant les déchets, rendent possible la découpe en continu, ce qui permet de soutenir ou d’augmenter les taux de production.
Domaines d'application
S'agit-il de votre secteur d'activité?
Notre solution de découpe : SM-322-TA pour la découpe des composites
La découpe de matériaux pré-imprégnés
Un tissu pré-imprégné est un produit semi-fini dont les fibres sont déjà imprégnées de résine dans les bonnes proportions. Ce rapport constant entre la matrice et les fibres est une condition essentielle pour obtenir des résultats reproductibles.
Lorsqu’il s’agit de découper des matériaux pré-imprégnés, il faut toujours tenir compte du type de fibres, des résines utilisées, mais aussi des processus, des volumes, des temps de production et des domaines d’application. Les différentes technologies de découpe ne conviennent pas indifféremment à tous les matériaux, chaque tissu doit être évalué avec soin. Le choix de la technologie la plus appropriée aura une incidence sur la précision et la qualité générale des pièces produites.
La découpe automatique est réalisée à l’aide de machines CNC semi-automatiques ou de traceurs.
Préimprégnés coupés par notre machine
KEVLAR
FIBRES DE CARBONE
FIBRES D’ARAMIDES
FIBRE DE CARBONE / ARAMIDE IMPRÉGNÉE DE RÉSINE ÉPOXY
Différentes technologies de coupe : lame, ultrasons ou laser
Lorsqu’il s’agit de découper des matériaux pré-imprégnés, pour obtenir une coupe précise mais aussi pour ne pas altérer les propriétés du matériau qui sera soumis à un traitement ultérieur, de nombreux facteurs doivent être pris en compte.
Il n’existe pas de technologie universelle pour la découpe des pré-imprégnés, chaque décision doit être évaluée avec l’aide d’experts de l’industrie.
En ce qui concerne la découpe automatique, il existe différentes technologies disponibles sur le marché : découpe par lame, découpe par ultrasons, découpe au laser. Chacune d’entre elles donnera un résultat de découpe différent. Comparons-les.
| Caractéristiques | COUPE PAR LAME | COUPE PAR ULTRASONS | COUPE AU LASER |
|---|---|---|---|
| Précision de coupe | Élevé | Élevé | Élevé |
| Coupe des bords | Précision, propreté | Précision, propreté | Jauni, brûlé |
| Vitesse de coupe | Élevé | Élevé | Dépend de l'épaisseur |
| Émissions | Non | Non | Oui |
| Traitement de l'air | Pas nécessaire | Pas nécessaire | Nécessaire |
| Masque de sécurité | Pas nécessaire | Pas nécessaire | Nécessaire |
| Polyvalence | Élevé | Moyenne | Limité à une faible épaisseur |

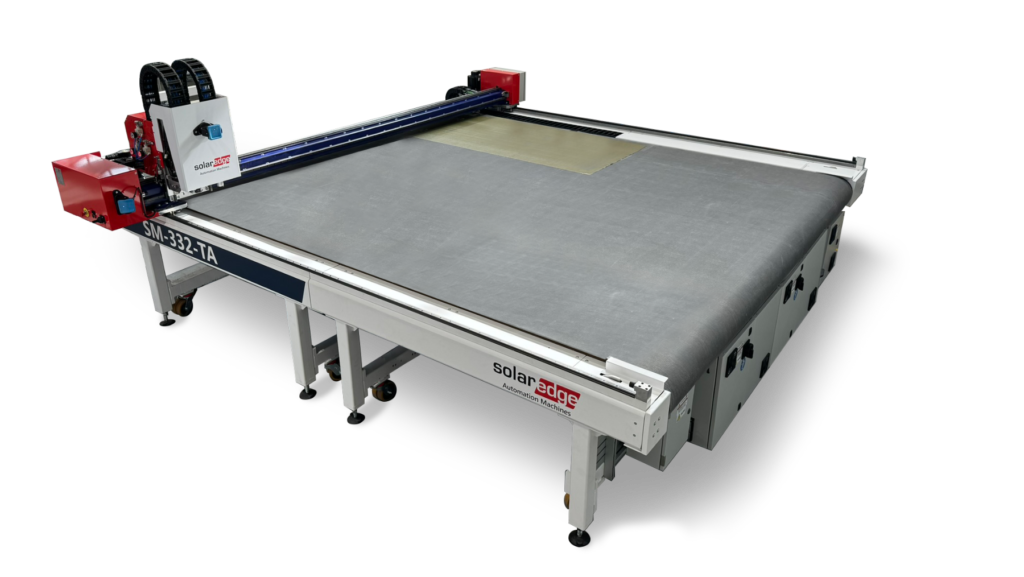

SM-332-TA pour la découpe des composites pré-imprégnés.
Avec plus de 20 ans d’expérience dans la conception de machines semi-automatiques pour la découpe de tissus techniques et de matériaux industriels, SolarEdge Automation Machines a concentré ses capacités techniques, son savoir-faire et son expérience sur le terrain dans la SM-332-TA. Un traceur avec une large gamme de solutions pour la découpe de matériaux composites.
La SM-332-TA est une machine de découpe fiable dotée d’une structure robuste. Optimisée pour la découpe des matériaux composites, elle offre un large choix de personnalisation et de polyvalence pour répondre aux besoins de chacun de nos clients.
Spécifications techniques
- Vitesse de coupe jusqu’à 90 m/min.
- Accélération jusqu’à 1G
- Précision +/- 0,1 mm
- Répétabilité +/- 0,05 mm
- Disponible en plusieurs dimensions
- Double boîtier pour outils interchangeables
- Pointeur laser
- Porte-marqueur
- Boîtier pour deux outils de poinçonnage
- Tapis convoyeur industriel
- Zone de déchargement des matériaux coupés
- Triple système de transport du tissu (barre de pression, pinces et bande transporteuse)
- Marqueur
- Pointeur laser pour déterminer le zéro dynamique
- Lame fixe
- Lame vibrante
- Lame à roulements à billes non motorisée
- Lame à galet motorisée
- Coupe mi-chair
- Coupe en V
- Coupe en V vibrante
- Unité de fraisage
- Outil de poinçonnage
- Unité de rainurage
- Lame ultrasonique
- EasyWork Xtreme
- Imbrication automatique
- Splitbox
- Lecture de codes-barres
- Système de gestion de la production (EPMS)
- Easy Data Monitoring System (pour faciliter le suivi des données)
Recevoir la brochure complète par e-mail
5 raisons de choisir la SM-332-TA
Découvrez notre machine de découpe de matériaux composites pré-imprégnés: SM-332-TA.
Venez tester ses performances avec une démo dédiée.
- Des coupes précises, nettes et rapides
- Système de changement d'outils Plug&Play
- Plusieurs technologies de coupe disponibles
- Une machine robuste avec une structure industrielle solide
- Des systèmes de sécurité innovants avec des capteurs radar sophistiqués
Et après l'achat ?
Notre travail ne s’arrête pas à la livraison et à l’installation de la machine, car nos clients sont avant tout des partenaires commerciaux et contribuer à leur succès est l’un de nos principaux objectifs.
- Formation
- Consultation sur demande
- Gestion des demandes de pièces détachées
- Contrats d'entretien périodique
- Interventions sur le site du client en Italie et à l'étranger
Personnalisation
La découpe des préimprégnés nécessite une évaluation minutieuse du matériau spécifique à traiter, de ses composants, des besoins de production et du type d’application finale.
Cette analyse permettra de définir la configuration adéquate de la machine.
Grâce au large choix de technologies, d’outils et d’accessoires, la SM-332-TA offre des solutions qui répondent parfaitement aux besoins du client.
Vous voulez en savoir plus?
Plug & Play
Notre machine de découpe est dotée de doubles moyeux et peut accueillir jusqu’à deux outils en même temps, en plus du marqueur, du pointeur laser et de la possibilité d’avoir deux outils de poinçonnage.
Le gros avantage est le remplacement rapide de l’outil : vous pouvez changer l’outil en quelques étapes, en moins d’une minute.
Systèmes de sécurité
La SM-332-TA est équipée d’un système de sécurité avancé, destiné à assurer la sécurité de l’opérateur, avec des capteurs radar sur le pont et la tête de coupe.
Lorsqu’un obstacle est détecté, la machine s’arrête automatiquement à une distance de sécurité prédéfinie de 500 mm (radar placé sur la tête) ou 800 mm (radar placé sur le plateau).
Polyvalence et fiabilité
La SM-332-TA a été conçue pour être très flexible, pour maximiser l’efficacité de la production et répondre à une large gamme d’exigences de coupe.
L’expérience acquise au fil des ans et une conception soignée, ont permis de mettre au point une machine à la structure robuste, aux composants de qualité et aux performances élevées.
Demande de devis ou d'information
Remplissez le formulaire et notre équipe vous contactera pour vous donner toutes les informations demandées. Si vous le souhaitez, vous pouvez également demander une démonstration gratuite en ligne pour voir notre machine à l’œuvre.
- Entreprise italienne
- Démonstration gratuite en ligne
- 20 ans d'expérience
